Precisão de elevação pesada do guindaste montado em caminhão Dongfeng D3L para locais de trabalho exigentes

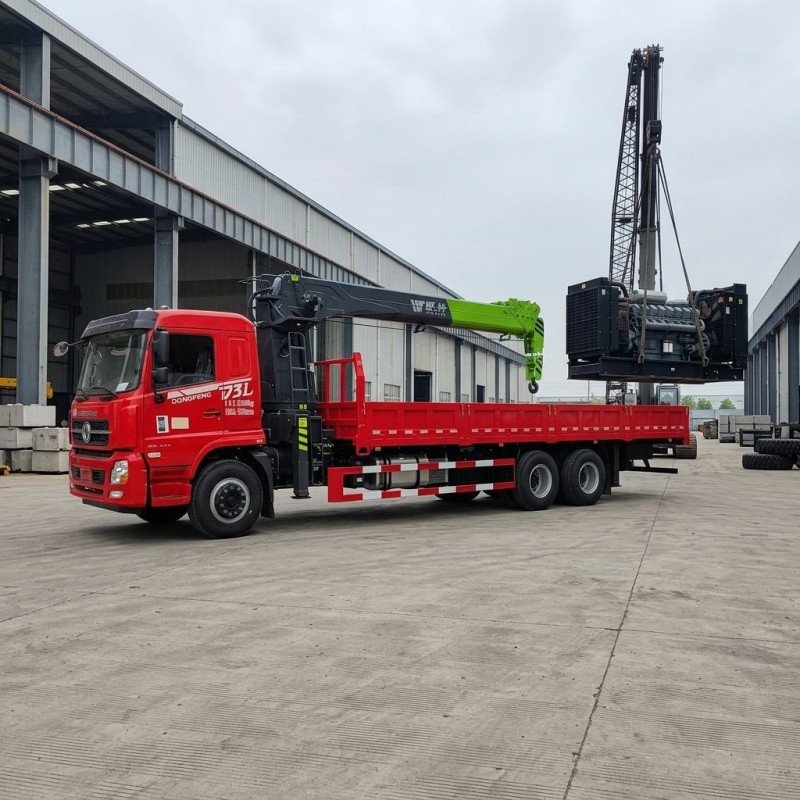

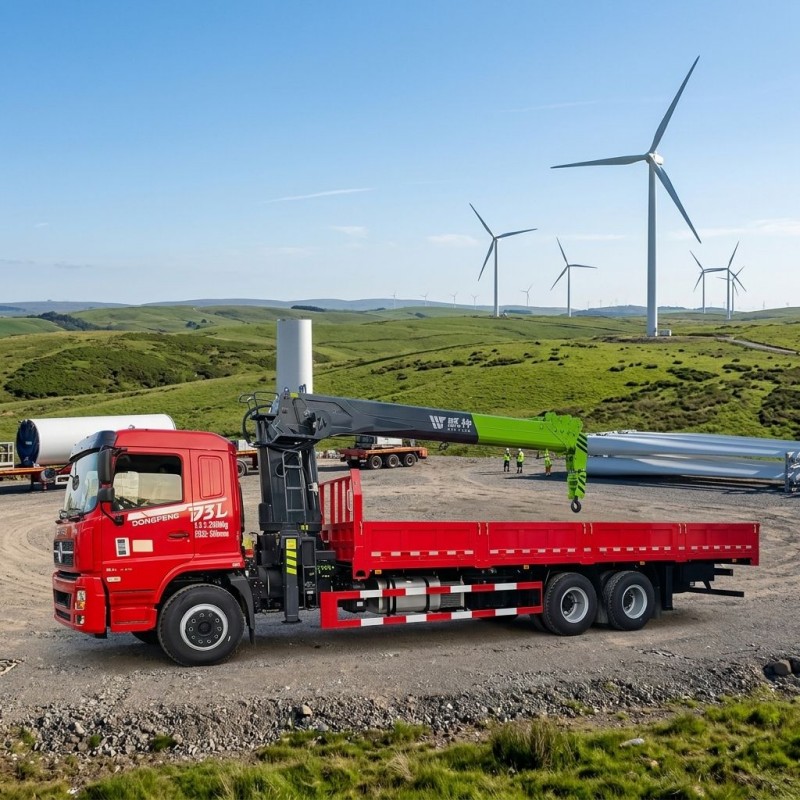

O guindaste montado em caminhão Dongfeng D3L da Runli de precisão de elevação pesada para locais de trabalho exigentes está equipado com um guindaste WEI SHEN de cinco seções de 12 toneladas, sistema de bomba dupla e estabilizadores compostos para suportar carregamento de materiais, manuseio de equipamentos e operações de elevação no local de trabalho.

Alimentado por um motor Yuchai YCS06270 Euro VI de seis cilindros e combinado com uma transmissão Foton 9JS119 com PTO, o caminhão apresenta uma estrutura reforçada de três camadas e um eixo dianteiro de 5 toneladas com uma configuração de eixo traseiro de 10 toneladas. Com dimensões totais de 12.000 × 2.550 × 3.980 mm e um peso bruto de 15.800 kg, foi concebido para tarefas combinadas de transporte e elevação.

Recursos do produto

1. Guindaste de cinco seções WEI SHEN de 12 toneladas

O guindaste montado em caminhão Dongfeng D3L de precisão de elevação pesada para locais de trabalho exigentes está equipado com um guindaste montado em caminhão WEI SHEN de 12 toneladas e cinco seções. Sua configuração de lança foi projetada para suportar tarefas de elevação em diferentes posições, dependendo da carga, raio de trabalho e limites operacionais.

A classificação nominal do guindaste de 12 toneladas não deve ser interpretada como a capacidade de elevação em cada posição da lança. A tabela de carga nominal deve ser revisada para confirmar a carga permitida no raio de trabalho e extensão da lança necessários.

2. Sistema de bomba dupla para operações de guindaste

A configuração superior do equipamento inclui um sistema de bomba dupla. Esta é uma especificação importante ao avaliar o equipamento hidráulico e os requisitos operacionais do guindaste. O projeto do circuito hidráulico, a capacidade de função simultânea, a pressão de trabalho e a vazão devem ser confirmados com o fabricante se forem críticos para a aplicação pretendida.

3. Estabilizadores compostos com extensão de aproximadamente 7,6 metros

O guindaste é configurado com estabilizadores compostos de seção dupla com vão aproximado de 7,6 metros. Os estabilizadores adequadamente implantados fornecem uma base de apoio para operações de elevação quando usados ​​em terreno adequado.

A configuração de trabalho real deve seguir as instruções de operação do fabricante, incluindo requisitos de suporte ao solo, nivelamento do veículo, posicionamento dos estabilizadores e restrições especificadas na tabela de carga do guindaste.

4. Chassi Dongfeng 4 × 2 e motor Yuchai

O caminhão utiliza chassi Dongfeng 4×2, modelo DFV1243GP6DJ, com volante à esquerda e padrão de emissão Euro VI declarado. Seu motor Yuchai YCS06270 de seis cilindros fornece a potência motriz do veículo.

Esta configuração de chassi pode ser considerada para transporte rodoviário e entrega no local de trabalho, onde um veículo 4×2 atende aos requisitos de rota, carga útil e operação. A adequação para estradas e locais de trabalho específicos deve ser verificada antes da compra.

5. Plataforma de Carga para Transporte de Materiais

A caixa de carga mede 8.300 mm de comprimento, 2.450 mm de largura e 550 mm de altura. Suas dimensões fornecem uma plataforma substancial para o transporte de materiais de construção, suprimentos industriais e equipamentos compatíveis.

A plataforma de carga é especificada com uma caixa de carga rebitada integrada Dongfeng e uma estrutura de aço totalmente dobrada descrita como uma configuração de três lados e cinco fundos. O tipo de carga, a distribuição de peso, as disposições de fixação e a carga útil permitida devem ser confirmados para cada aplicação de transporte.

6. Configuração de estrutura e eixo para serviços pesados

A especificação do chassi inclui uma estrutura extrudada de três camadas 300/8 + 6 + 8 mm, um eixo dianteiro de 5 toneladas e um eixo traseiro duplo 435 avaliado em 10 toneladas. Esses componentes fazem parte da configuração estrutural e de suporte de carga do veículo.

A carga final permitida do veículo depende do peso bruto aprovado do veículo completo, limites de eixo, instalação do guindaste, peso da carga e regulamentos rodoviários locais. As classificações dos componentes não devem ser tratadas como um substituto para informações certificadas de carga útil.

Especificações Técnicas

Observação:As especificações são baseadas nas informações fornecidas do produto. Confirme a ficha técnica final, a tabela de carga do guindaste, o peso certificado do veículo, a carga útil e os documentos de homologação aplicáveis ​​antes de fazer um pedido. O comprimento declarado do guindaste de 19,3 m deve ser esclarecido com o fabricante para estabelecer se se refere à lança, extensão máxima ou outra medida.

Aplicativos

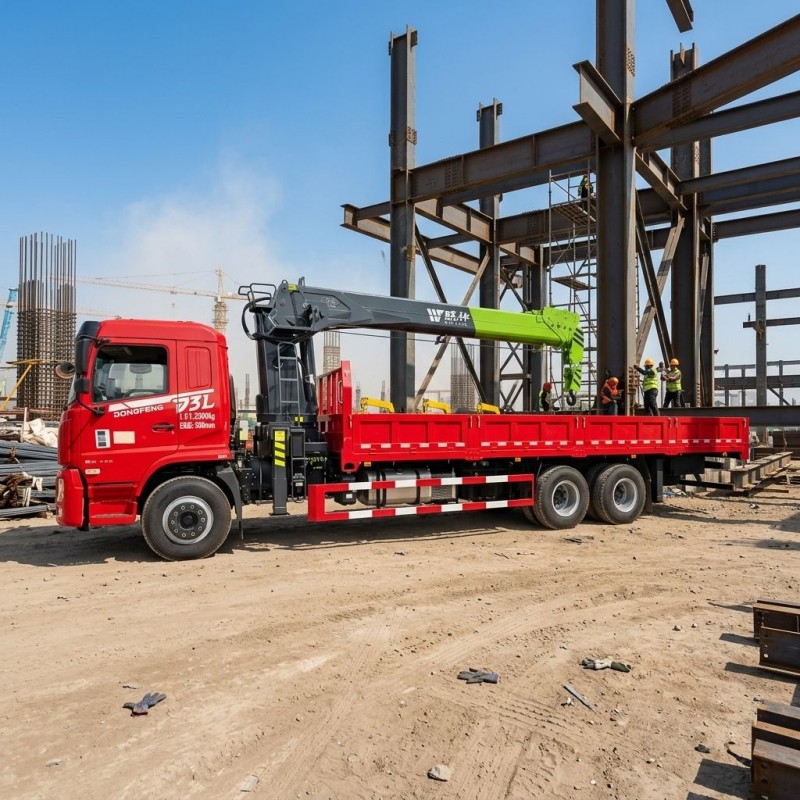

Manuseio de materiais de construção

O guindaste montado em caminhão Dongfeng D3L de precisão de elevação pesada para locais de trabalho exigentes pode ser considerado para transporte e elevação de materiais de construção compatíveis, como componentes de aço, materiais de construção e outros materiais de local de trabalho. A plataforma de carga suporta a entrega, enquanto o guindaste montado pode auxiliar no posicionamento das cargas dentro dos seus limites operacionais nominais.

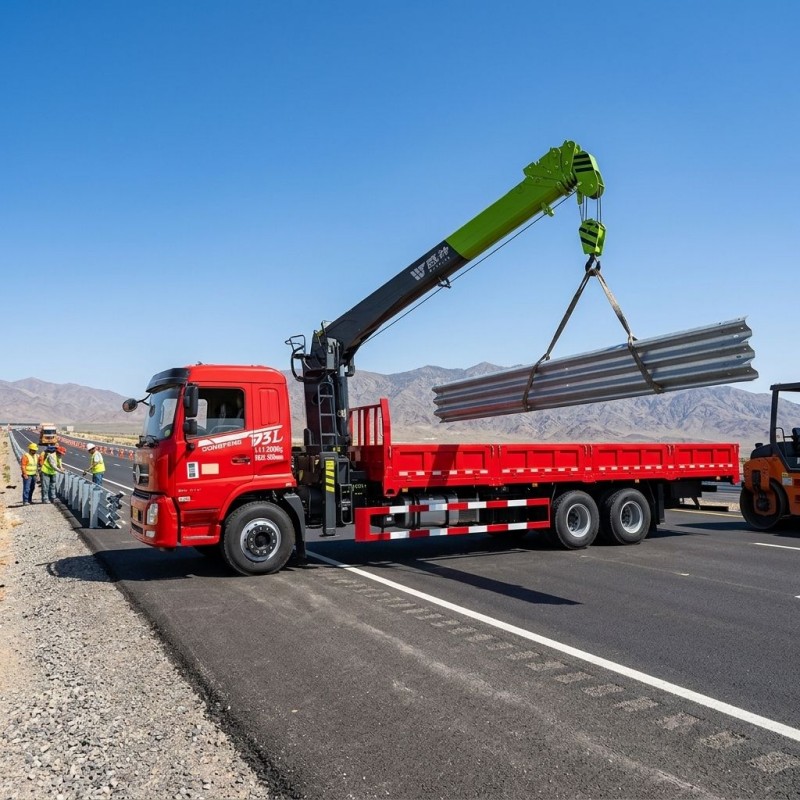

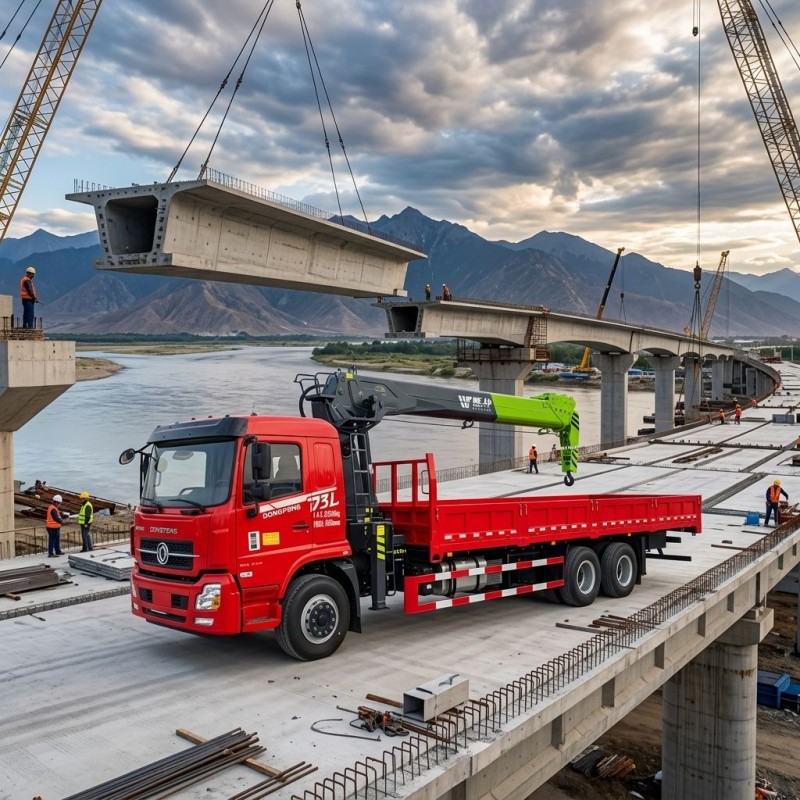

Projetos de infraestrutura e estradas

Os projetos de infraestrutura muitas vezes exigem que materiais e equipamentos sejam entregues nos locais de trabalho e colocados em posição. Um guindaste montado em caminhão pode combinar essas atividades, sujeito ao acesso ao local, condições do solo, requisitos de elevação e restrições locais de veículos.

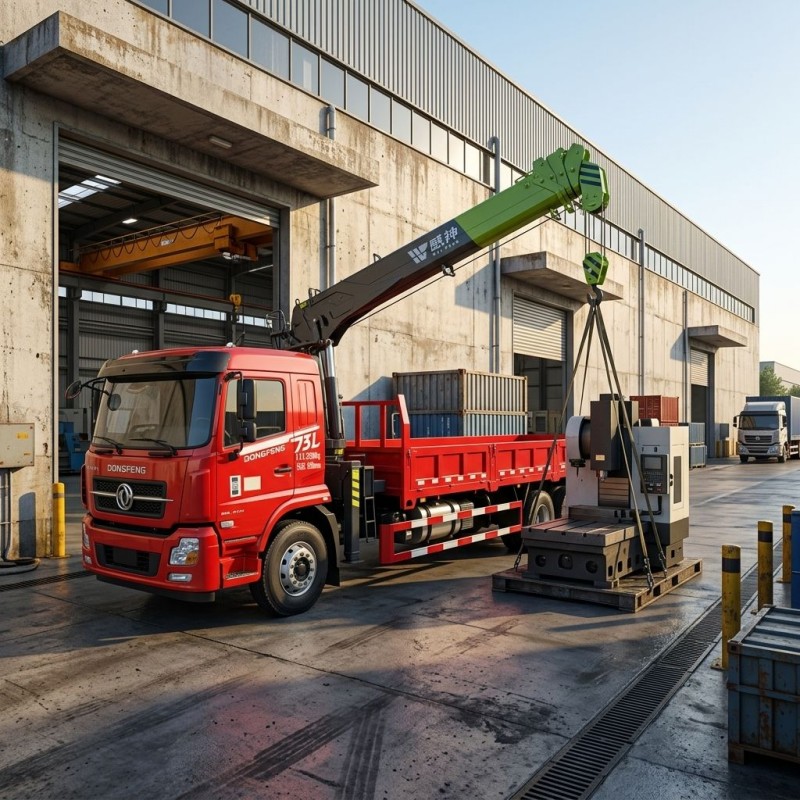

Entrega de Equipamentos Industriais

Para trabalhos de manutenção e instalação industrial, o veículo pode ser adequado para transportar equipamentos compatíveis e auxiliar na descarga. A aplicação real depende do peso do equipamento, dos pontos de elevação, das dimensões e da capacidade nominal do guindaste no raio de trabalho necessário.

Trabalho de engenharia geral e de serviços públicos

A combinação de uma plataforma de carga e um guindaste montado pode apoiar a instalação de serviços públicos selecionados, manutenção de engenharia e tarefas gerais de manuseio de materiais. Os planejadores do projeto devem avaliar a altura de elevação necessária, o raio de trabalho, as características da carga e as condições de acesso antes de selecionar o veículo.

Por que escolher Hubei Runli Special Automobile Co., Ltd.?

Hubei Runli Special Automobile Co., Ltd. foi fundada em 2009 com capital social de 50 milhões de RMB. A empresa fabrica veículos para fins especiais e é identificada em seu perfil de empresa como um fabricante listado pelo Ministério da Indústria e Tecnologia da Informação da China. Sua marca registrada é Runzhixing e o código do modelo do veículo é SCS.

A empresa opera uma instalação que cobre aproximadamente 110.000 metros quadrados, incluindo uma oficina de produção de 45.000 metros quadrados. De acordo com informações da empresa, a instalação está equipada com 886 conjuntos de equipamentos importantes de produção e teste e quatro linhas automatizadas de produção de veículos especiais, com capacidade de produção anual superior a 5.000 veículos especiais de vários tipos.

Runli relata certificações que abrangem gestão de qualidade, gestão ambiental, gestão de saúde e segurança ocupacional e serviço pós-venda. Suas certificações declaradas incluem ISO 9001:2015, ISO 14001:2015 e certificação de serviço pós-venda cinco estrelas GB/T 27922-2011. A empresa também reporta certificação CCC para seus produtos. A aplicabilidade e validade de certificados específicos devem ser verificadas para o veículo e para o mercado de destino em questão.

Para o guindaste montado em caminhão Dongfeng D3L, a configuração do veículo, as especificações do chassi, a documentação do guindaste e os registros de certificação fornecidos pelo fabricante podem servir como base para avaliação técnica e discussões de aquisição.

Perguntas frequentes

1. Qual é a capacidade nominal de elevação do guindaste montado em caminhão Dongfeng D3L?

O guindaste montado em caminhão Dongfeng D3L de precisão de elevação pesada para locais de trabalho exigentes é especificado com um guindaste WEI SHEN de 12 toneladas e cinco seções. A capacidade de elevação permitida real depende do raio de trabalho, da extensão da lança, da posição da carga, da configuração dos estabilizadores e da tabela de carga nominal do guindaste. A tabela de carga deve ser obtida e revisada antes da operação.

2. Quanto tempo dura a lança do guindaste?

As especificações fornecidas indicam um comprimento de guindaste de 19,3 metros. Confirme com Hubei Runli se esta medida se refere à extensão máxima da lança, ao comprimento total do guindaste ou a outra dimensão antes de compará-la com a altura de elevação ou raio de trabalho necessário.

3. Quais são as dimensões gerais do caminhão?

As dimensões gerais declaradas do veículo são 12.000 mm de comprimento, 2.550 mm de largura e 3.980 mm de altura. Estas dimensões devem ser verificadas em relação aos limites das estradas locais, às restrições de transporte, às autorizações de acesso e às condições do local de trabalho.

4. Qual é o tamanho da caixa de carga?

A caixa de carga mede 8.300 × 2.450 × 550 mm. O peso de carga permitido deve ser confirmado separadamente usando a carga útil do veículo e os limites de carga por eixo aprovados.

5. Qual motor e transmissão são usados?

O motor listado é um motor Yuchai YCS06270 de seis cilindros com padrão de emissão Euro VI declarado. A transmissão é especificada como uma unidade Foton 9JS119 com dispositivo de tomada de força. Os códigos exatos do motor e da transmissão devem ser reconfirmados na folha de configuração final.

6. O caminhão é adequado para levantar equipamentos pesados?

Pode ser adequado para manusear equipamentos que estejam dentro dos limites de carga e requisitos dimensionais aprovados do guindaste. Antes de selecionar o veículo, compare o peso do equipamento e os pontos de elevação com a tabela de carga, raio de trabalho, altura de elevação necessária e condições do local.

7. Quais informações devem ser confirmadas antes do pedido?

Itens importantes incluem a configuração final do chassi e do motor, gráfico de carga do guindaste, medição da lança, extensão dos estabilizadores, peso bruto e carga útil do veículo, requisitos de certificação, conformidade com o mercado de destino e qualquer equipamento opcional necessário. Fornecer a aplicação pretendida e as condições operacionais ajuda o fabricante a confirmar se a configuração é apropriada.
